چگونه مخفی کردن همه کابل‌ ها در کیس کامپیوتر

بایک کامپیوتر با مادربرد Project Zero از MSI  تمام پورت‌ها را به عقب منتقل کرده تا  تمیزتر، سریعتر و با جریان هوای بهتری داشته باشیم .

تعدادی از تولیدکنندگان مادربرد در حال طراحی مادربردهایی بوده‌اند که تمام داده‌ها، نیرو، پورت‌ها و اتصالات معمولی را به عقب مادربرد منتقل می‌کنند، که باعث می‌شود داخلی کامپیوتر بسیار تمیزتر شود. حداقل در تئوری، این اقدام همچنین باید امکان جریان هوای بهتر را فراهم کند زیرا درون کیس کابلی وجود ندارد که مانع این امر شود.

Maingear حق اختراع برای این طرح را در ایالات متحده دارد. اما ایسوس با همکاری لیان لی و XPG (و دیگران) همکاری کرده و به نظر می‌رسد که نام BTF  را برگزیده است. گیگابایت نیز با همکاری Maingear، Project Stealth خود را در سال 2022 معرفی کرد. و حالا MSI (همچنین با همکاری Maingear) نگاه خود را ارائه می‌دهد که به نام Project Zero شناخته می‌شود و شامل چند مدل مادربرد و یک کیس Pano M100R PZ می‌شود.

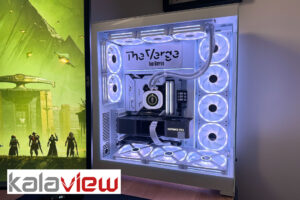

MSI برای  مادربرد B650M Project Zero AMD با قیمت ۲۲۹ دلار، کیس Pano M100R PZ به قیمت ۱۰۹ دلار، کولر آبی MAG CoreLiquid 240R V2 AIO و منبع تغذیه A850GL PCIE5 به قیمت ۱۱۹ دلار برای مدل سیاه  . از این قطعات، همراه با برخی دیگر، برای ساخت یک سیستم اغلب سفید استفاده کردم. داخلی سیستم تقریباً بدون کابل بسیار خوب به نظر می‌آید هنگامی که سیستم ساخته شده است. و به طور بسیاری از جوانب، داشتن تمام اتصالات در عقب سیستم باعث سهولت در وصل کردن اشیاء می‌شود. اما جابه‌جایی تمام کابل‌ها به عقب، مشکلات خود رانیز ایجاد می‌کند. به علاوه، داشتن یک مادربرد با یک دسته پین‌های خمیده به راحتی در عقب، تا زمانی که آن را در کیس قرار دهید، باعث مشکلاتی می‌شود و احتمالاً ترتیب مراحل ساخت یک کامپیوتر را تغییر خواهد داد. همانطور که انتظار می‌رود از اینکه این در واقع هنوز محصول نسل اولیه است، فضای کافی برای بهبود وجود دارد.

مادربرد B650M Project Zero یک مادربرد Micro ATX است که به طراحی حرارتی و پوشش‌های فلزی پوشیده شده است. چهار اسلات حافظه DDR5، سوکت پردازنده (CPU) و اسلات‌های PCIe x1 و x16 قابل دسترسی هستند، اما برای دسترسی به دو اسلات PCIe 4.0 M.2، شما نیاز به یک گیره دار برای جدا کردن پلاکی دارید که نوشته Project Zero را در خود جای داده است.

در طرف پشت مادربرد، تمام اتصالات دیگر روی برد قرار دارند و به اطراف سه از چهار لبه خارجی توزیع شده‌اند.اما داشتن یک دسته پین فن، هدر و RGB نشان‌دهنده به معنای اصلی عدم راحتی من با قرار دادن برد روی یک میز یا کیس ضداستاتیک  پشت به پایین بود.اما به طور اصلی به این دلیل که در واقع  برای SSD ، به خاطر اینکه پلاک با لوگوی Project Zero اسلات‌های درایو را خیلی خوب مخفی شده است.

یکی از بزرگترین مشکلات با هر یک از این مادربردهای با تمرکز به عقب، محدودیت تعداد کیس‌هایی است که حداقل در حال حاضر با آنها کار خواهند کرد. چرا که یک کیس نیاز به بسیاری از باز شدگی‌ها در تیغه مادربرد برای پورت‌ها دارد. شما به یک کیس طراحی شده به طور خاص برای این مادربردها نیاز خواهید داشت.

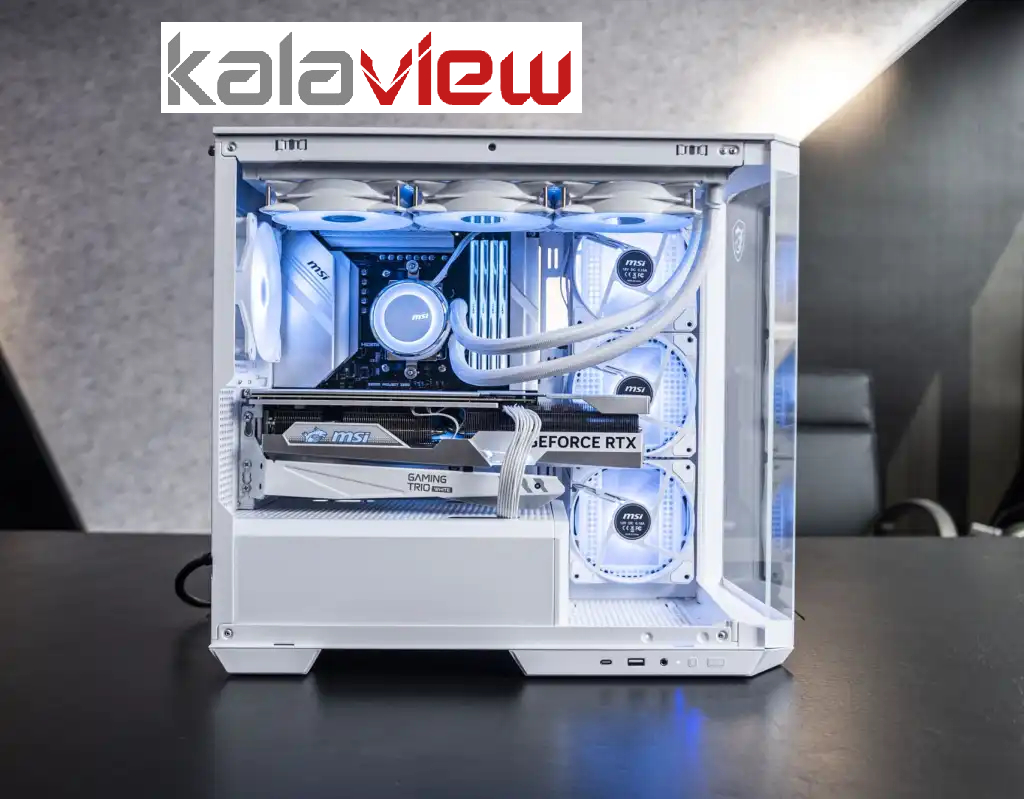

همانطور که از نامش پیداست، Pano یک کیس Micro ATX / Mini ITX با سه طرف شیشه‌ای است تا بتوانید دید چشمگیری از داخل Project Zero خود با تمام داخلی خود را بدست آورید (یا تقریباً، در زودتر متوجه خواهید شد). این کیس به یادآوری Hyte Y60 است، با یک نگاه تیزتر به دلیل صفحه شیشه‌ای جلویی که به زاویه بیرون آمده است، به جای یک زاویه صاف 90 درجه.

Pano همچنین دارای چهار فن RGB است، سه عدد در جلوی ناحیه مادربرد برای ورود و یک عدد در پشت برای خروجی. هیچ یک از این کیس‌های شیشه‌دوست بهترین عملکرد در زمینه جریان هوا را نخواهند داشت، اما اضافه کردن سه فن ورودی یک لمس جالب است، به خصوص با توجه به قیمت ۱۱۰ دلاری کیس. همچنین یک هاب فن و RGB به همراه کیس است که اجازه کنترل نورپردازی را از طریق یک دکمه در پورت‌های جلویی / کناری مادربرد می‌دهد. در پایه کیس، شما دو پورت USB معمولی و یک جک صدا پیدا خواهید کرد.

تعداد زیادی کابل، اما بسیار آسان برای مخفی کردن بخش زیادی از فرآیند ساخت با مادربرد Project Zero و کیس Pano، مانند نصب اجزای اصلی، به نظر می‌رسد تقریباً مانند هر ساخت دیگری باشد. نصب کولر AIO 240mm از MSI به راحتی انجام شد به دلیل اینکه بالای کیس پس از باز کردن دو پیچ پیشانی از آن جدا می‌شود.

شما باید از حذف هر پینی هنگام قرار دادن مادربرد در کیس خودداری کنید. اما تا زمانی که مادربرد را نزدیک به standoffs از پیش نصب شده کیس قرار دهید، نصب مادربرد نیز باید اگر قبلاً کامپیوتر ساخته‌اید، تقریباً آشنا به نظر بیاید. تمام اتصالات عقبی به راحتی در باز شدگی‌های مربوطه در کیس جا می‌شوند.

اما به نظر می‌رسد یک پانل قابل جابه‌جایی وجود دارد که به عنوان محل نصب برای دو درایو 2.5 اینچ یا یک درایو 3.5 اینچ عمل می‌کند. همچنین، مکانیزم نصب AIO برای سوکت AM5 مادربرد به هر حال نیاز به اضافه کردن یک پلیت پشتیبانی ندارد.

اما با چهار فن RGB که پیش از این به هاب داخلی وصل شده‌اند، حتی قبل از اینکه هر چیز دیگری را اضافه کنید، تعداد زیادی کابل وجود دارد. وقتی شروع به وصل کردن همه چیز به پشت مادربرد می‌کنید، به سرعت حس می‌کنید که کابل‌ها خود را در دست نگه داری ندارند

اتصال تقریباً هر کابل به جز تغذیه GPU به پشت مادربرد، شاید نه به طور غیرمنتظره، عجیب‌ترین بخش از ساخت این مادربرد و کیس است. این کار زمان و تلاش زیادی را کاهش می‌دهد که نیاز به هدایت اشیاء از یک سمت به سمت دیگر را نداشته باشید، اما پشت مادربرد به سرعت با کابل‌ها پر می‌شود که از همه جا پیچیده و پیچیده می‌شوند. اما کیس Pano دارای سه نوار کابل از پیش نصب شده است که می‌توانید بیشتر کابل‌ها را به راحتی در آنها فشار دهید تا آنها را تحت کنترل نگه دارید. و حداقل با منبع تغذیه R850GL، فضای کافی وجود دارد تا بتوانید مقدار زیادی از کابل‌های تغذیه را جلوی منبع تغذیه فشار دهید. اگر شما در حال نصب یک منبع تغذیه بزرگ بودید، این ممکن است یک مشکل شود. پس از چند دقیقه گروه‌بندی، سفیده کردن و بسته بندی عجله‌ای، آنچه که مانند یک کابل بی‌نظم به نظر می‌رسید، حداقل به طور قابل قبول تحت کنترل بود. با این حال، هنوز چند نکته مشکل وجود داشت.

اتصال USB 3.0 کیس که در پایین تصویر دیده می‌شود، به طور هوشمندانه زاویه داده شده است، بنابراین کابل سخت آن از راه بسته شدن پانل جانبی جلوگیری می‌کند. اما به دلیلی (احتمالاً مربوط به تغذیه)، MSI با اتصال USB 3.2 جلویی همان کار را انجام نداده است که در اتصال 3.0 انجام داده است. این اتصال مستقیماً از پشت مادربرد بیرون می‌آید و به اندازه کافی بیرون می‌آید که، در حالی که از بسته شدن پانل جانبی جلوگیری نمی‌کند، کابل وصل شده باعث یک برآمدگی در پانل جانبی هنگام بسته شدن کیس می‌شود. این همچنین به این معناست که پانل جانبی به کابل اتصال 3.2 فشار می‌آورد و این احتمالاً یک وضعیت مطلوب نیست. اما نماینده MSI به من گفت که این یک اشتباه طراحی است که شرکت در کوتاه مدت با یک آداپتور زاویه دار تصحیح خواهد کرد و تا میان سال 2024 کابل کیس با یک اتصال زاویه دار جایگزین خواهد شد.

تجمیع نهایی

برای یک تلاش نسل اولیه توسط MSI، مادربرد Project Zero و کیس Pano M100R PZ بسیاری از نقاط مثبت را دربر می‌گیرند. تمام باز شدگی‌های کیس در جاهای مناسبی هستند و اندازه‌ای که کابل‌ها و هدرها به آنها وصل می‌شوند، کافی بزرگ است . و شیشه‌های سه‌رو بهترین گزینه برای نمایش داخلی کیس بسیار تمیز است.

با این حال، فضای کافی برای بهبودها، هم بزرگ و هم کوچک، وجود دارد. به عنوان مثال، PCB مادربرد سیاه است و یکی از تنها کابل‌هایی که باید از جلوی کیس به پشت بیاید از پلاک خنک کننده AIO برمی‌آید. از آنجا که MSI یک خنک کننده AIO سفید ارسال کرده است، این کابل سفید است. در واقع این باعث می‌شود که این کابل قابل مشاهده‌تر باشد نسبت به اگر مشکی بود.

مشکل اصلی طراحی کیس منطقه اتصال عمودی USB 3.2 بود که باعث می‌شود پشت کیس کمی برآمده باشد. به نظر می‌رسد که MSI این مشکل را پذیرفته و به خریداران یک آداپتور زاویه دار رایگان ارائه خواهد داد تا چند ماه، قبل از جایگزین کردن کابل با یک اتصال کاملاً زاویه دار تا نیمه سال بپردازد.

کابل‌های تغذیه کوتاه‌تر، ایده‌آل به همراه اتصال‌های زاویه دار نیز خوب خواهد بود برای یک مادربرد مانند این. شرکت‌ها می‌توانند آنها را به عنوان یک اضافه برای منابع تغذیه مدولار ارائه دهند. یا اگر مسأله اتصال عقب واقعاً موفق شود، شاید منابع تغذیه و سایر مؤلفه‌ها به طور خاص برای ساخت‌های این چنین طراحی شده‌اند.

بدیهی است که نیاز به حداقل برخی قطعات سفارشی، بزرگترین مشکل برای این تلاش در مخفی‌کردن اتصالات و کابلها، هر چه این پروژه در آینده نامیده شود، است. چون شما به یک کیس طراحی شده برای این نوع مادربردها نیاز دارید و هر چند کیس Pano M100R PZ از MSI خوب است، اما مسلماً برای همه جذاب نخواهد بود.  احتمالاً نظرات قوی در مورد ظاهر بیرونی کیس خود خواهید داشت.جالب است ببینیم دیگر تولیدکنندگان کیس چه ایده‌هایی را به میز انداخته‌اند .

کسی نمی‌داند چقدر این طراحی مادربرد به عنوان محبوبیت خواهد یافت. اما اگر چیزی که محبوبیت Hyte Y60 (و کپی‌های بسیار آن) به من یاد داده است، به علاوه انفجار کلی RGB در دهه گذشته، یک چیز است، آن اینکه میلیون‌ها سازنده کامپیوتر وجود دارند که خوشحالند که برای جلب توجه بیشتر به داخل کیس خود، پول زیادی صرف کنند. و Project Zero از MSI بدون شک این کار را انجام می‌دهد.
