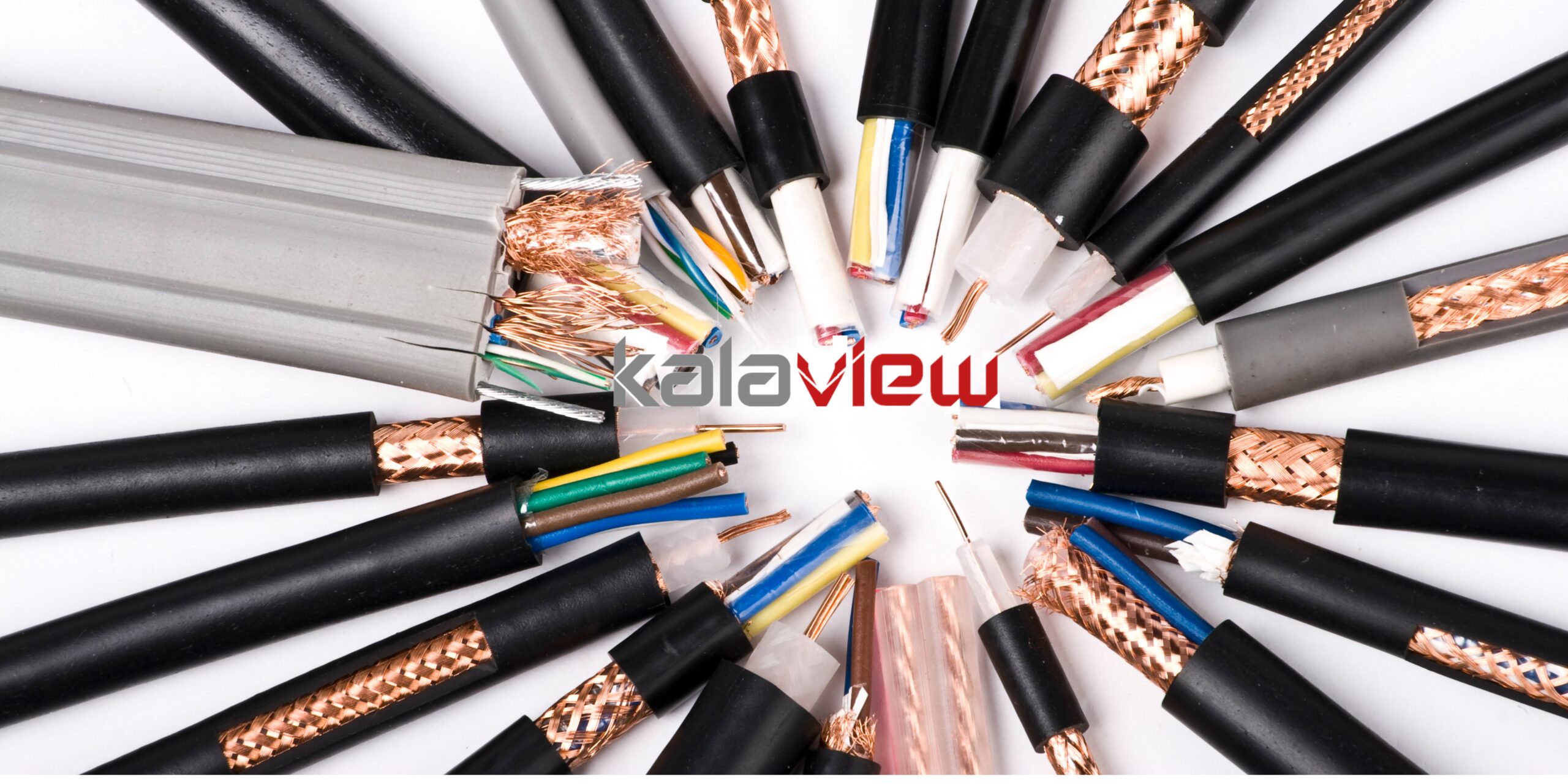

کابل شبکه، یکی از اجزای اساسی و حیاتی در ساختار یک شبکه است که انتقال اطلاعات و ارتباطات را بین دستگاهها فراهم میکند. این کابلها به صورت گسترده در اتصال دستگاههای مختلف از جمله کامپیوترها، سوئیچها، روترها و دیگر تجهیزات شبکه استفاده میشوند. در ادامه، به معرفی انواع مختلف کابلهای شبکه پرداخته و ویژگیهای هرکدام را توضیح میدهیم:
- کابل شبکه مسی:
- این نوع کابل از رشتههای مسی برای انتقال اطلاعات استفاده میکند.
- معمولاً در شبکههای کوچک یا محیطهای داخلی استفاده میشود.
- قابلیت انتقال دادهها با سرعتهای مختلفی را داراست، اما محدودیتهایی نسبت به فواصل بلند دارد.
- کابل شبکه فیبر نوری:
- از الیاف نوری برای انتقال اطلاعات استفاده میکند که نور را به عنوان حامل اطلاعات به کار میبرد.
- دارای پهنای باند بالا و قابلیت انتقال داده با فواصل طولانی است.
- این نوع کابل در محیطهای با نویز بالا یا فواصل بلند استفاده میشود.
- کابل زوج به هم تابیده:
- این کابل از جفتهای سیمهای مسی که به هم تابیده شدهاند برای انتقال داده استفاده میکند.
- متداولترین نوع کابل شبکه برای استفاده در محیطهای دفتری و خانگی است.
- انواع مختلفی از این کابل با سرعتها و قابلیتهای مختلف وجود دارد، از جمله CAT5e، CAT6، CAT6a، CAT7.
به علاوه، کابلهای شبکه میتوانند دارای شیلد (محافظ) یا بدون شیلد باشند که این ویژگی تأثیر بزرگی در مقاومت کابل در برابر تداخلات و نویز دارد. همچنین، دسته بندیهای مختلف کابلها نشاندهنده سرعت و عملکرد آنها در انتقال دادهها میباشد.
- کابل اترنت (Ethernet Cable):
- UTP (Unshielded Twisted Pair): یکی از معمولترین انواع کابلهای اترنت است که بدون سوزن محافظ استفاده میشود.
- STP (Shielded Twisted Pair): در این نوع کابل، هر زوج از سیمها با یک لایه محافظ مسطح یا فلزی پوشیده شده است.
- FTP (Foiled Twisted Pair): شبیه به STP است، اما با یک لایه پوشش کلی (فویل) به جای محافظ مسطح.
- فیبر نوری (Fiber Optic Cable):
- Single-Mode Fiber (SMF): برای انتقال اطلاعات در فواصل طولانی استفاده میشود. یک رشته نوری از جلوی لیف نوری عبور میکند.
- Multi-Mode Fiber (MMF): برای فواصل کوتاهتر استفاده میشود و چندین رشته نوری به صورت همزمان از لیف عبور میکنند.
- کابل کواکسیال (Coaxial Cable):
- معمولاً برای اتصال به تلویزیونها و شبکههای کابلی استفاده میشود.
- کابل پروانهای (Twisted Pair Cable):
- از چندین زوج سیم تاریک و لولهدار تشکیل شده است و برای اتصال تجهیزات در شبکههای تلفن و داده استفاده میشود.
این تعدادی از انواع کابلهای شبکه هستند. هر کدام از این انواع برای نیازهای خاصی در شبکهها استفاده میشوند و بر اساس نوع و میزان اطلاعاتی که باید منتقل شود، انتخاب میشوند.
انواع کابل شبکه بر اساس پارامترهای مختلف قابل دستهبندی هستند. در زیر به برخی از پارامترهای مهم اشاره میشود:
- بر اساس نوع مواد:
- کابل مسی: از رشتههای مسی برای انتقال داده استفاده میکند.
- کابل فیبر نوری: از الیاف نوری جهت انتقال نور و اطلاعات استفاده میکند.
- بر اساس ساختار:
- کابل زوج به هم تابیده (UTP): دو سیم مسی به هم تابیده شده که بدون شیلد هستند.
- کابل شیلددار (STP/FTP): دارای شیلد محافظ جهت کاهش تداخلات و نویز هستند.
- بر اساس سرعت انتقال داده:
- CAT5e: با سرعت انتقال داده حداکثر 1 گیگابیت بر ثانیه.
- CAT6: با سرعت انتقال داده حداکثر 10 گیگابیت بر ثانیه.
- CAT6a: با سرعت انتقال داده حداکثر 10 گیگابیت بر ثانیه، اما با عملکرد بهتر در فواصل بلند.
- CAT7: با سرعت انتقال داده حداکثر 10 گیگابیت بر ثانیه و عملکرد بهتر در مقابل تداخلات.
- بر اساس کاربردها:
- کابل داخلی (Indoor): برای اتصالات درون ساختمانها و فضاهای داخلی.
- کابل خارجی (Outdoor): برای اتصالات در محیطهای خارجی و مقاوم در برابر شرایط جوی سخت.
- بر اساس تعداد جفتها:
- کابل 4 جفته (4-pair): شامل چهار جفت سیم برای انتقال دادهها.
- کابل 2 جفته (2-pair): شامل دو جفت سیم برای انتقال داده.
- بر اساس استفاده در شبکههای چندگانه (Multimode) یا تکحالته (Singlemode):
- کابلهای چندگانه: برای ارتباط در فاصلههای کوتاه و درون مراکز داده استفاده میشوند.
- کابلهای تکحالته: برای ارتباطات با فواصل بلند و انتقال داده در فواصل بزرگ استفاده میشوند.
توجه داشته باشید که انتخاب نوع مناسب کابل بر اساس نیازها و محیط استفاده، اهمیت بسیاری دارد.
انواع کابل شبکه بر اساس CAT یا Category
کابلهای شبکه بر اساس دستهبندی CAT یا Category به چندین نوع تقسیم میشوند که هرکدام ویژگیها و کاربردهای مختلفی دارند. در زیر به انواع مختلف کابلهای شبکه بر اساس دستهبندی CAT اشاره شده است:
- CAT5:
- با سرعت انتقال داده حداکثر 100 مگابیت بر ثانیه.
- برای شبکههای کوچک و محیطهای دفتری مناسب است.
- CAT5e (Enhanced):
- با سرعت انتقال داده حداکثر 1 گیگابیت بر ثانیه.
- بهبودهای انجام شده نسبت به CAT5 در کاهش تداخلات و نویز.
- CAT6:
- با سرعت انتقال داده حداکثر 10 گیگابیت بر ثانیه.
- شیلددار بوده و برای شبکههای بزرگتر و ارتباطات با سرعت بالا مناسب است.
- CAT6a (Augmented):
- با سرعت انتقال داده حداکثر 10 گیگابیت بر ثانیه.
- عملکرد بهتر در فواصل بلند و کاهش افت سرعت در فواصل طولانی.
- CAT7:
- با سرعت انتقال داده حداکثر 10 گیگابیت بر ثانیه.
- شیلددار با عملکرد بهتر در کاهش تداخلات و نویز.
این دستهبندیها بر اساس توانایی انتقال داده و عملکرد کابلها ارائه شدهاند. هر دسته به میزانی مشخص از پهنای باند و کیفیت بالاتری برخوردار است و انتخاب مناسب بر اساس نیازهای شبکه و استفاده مد نظر بسیار حائز اهمیت است.
انتقال داده توسط کابل شبکه از طریق جریان الکتریکی یا نوری انجام میشود. در ادامه، روشهای انتقال داده از طریق کابل شبکه بر اساس نوع کابل توضیح داده شده است:
- کابل مسی (مساوی):
- در کابلهای مسی، انتقال داده از طریق جریان الکتریکی صورت میگیرد.
- سیگنال الکتریکی از یک دستگاه به دیگری ارسال میشود، و این سیگنال توسط سیمهای مسی که به هم تابیده شدهاند، منتقل میشود.
- سیمها معمولاً به دستگاههای شبکه، مانند کامپیوترها یا دستگاههای شبکه دیگر، متصل میشوند و انتقال داده از یک سر به سر دیگر انجام میشود.
- کابل فیبر نوری:
- در کابل فیبر نوری، انتقال داده توسط نور انجام میشود.
- این کابلها شامل الیاف نوری هستند که نور را به عنوان حامل اطلاعات استفاده میکنند.
- اطلاعات به صورت پالسهای نوری به طول الیاف ارسال میشوند و در سریعترین حالتها به سرعتهای بسیار بالا منتقل میشوند.
- این نوع کابل برای ارتباطات با فواصل طولانی یا در محیطهای با نویز بالا مناسب است.
در هر دو حالت، مطمئن شوید که کابلها به درستی نصب و تنظیم شده باشند تا انتقال داده به صورت سریع و مطمئن انجام شود. همچنین، انتخاب نوع مناسب کابل بر اساس نیازهای شبکه و محیط استفاده از اهمیت ویژهای برخوردار است.
ترتیب رنگ کابل شبکه
ترتیب رنگ کابل شبکه برای استفاده از استاندارد TIA/EIA-568-B عبارتند از:
- کابل شبکه ۸ جفتی (8P8C) – RJ45:
- Pin 1: سفید-سبز یا سبز (White-Green or Green)
- Pin 2: سفید-نارنجی یا نارنجی (White-Orange or Orange)
- Pin 3: سفید-آبی یا آبی (White-Blue or Blue)
- Pin 4: سفید-قهوهای یا قهوهای (White-Brown or Brown)
- Pin 5: سفید-آبی تیره یا آبی تیره (White-Slate or Slate)
- Pin 6: آبی تیره یا آبی تیره (Slate or Blue)
- Pin 7: نارنجی تیره یا نارنجی تیره (Blue or White-Slate)
- Pin 8: سبز تیره یا سبز تیره (Green or White-Slate)
ترتیب این رنگها از پین 1 تا پین 8 به ترتیب مشخص شده است. این ترتیب استفاده معمولی برای کابلهای شبکه است و به صورت خاص در اتصالات RJ45 مورد استفاده قرار میگیرد. همچنین، ترتیب رنگها برای هر دو سر کابل (سر ترمینال A و سر ترمینال B) برابر است و در هر دو صورت اتصال دادهها به درستی انجام میشود.
